工作原理

原料由星型閥經斜管通過分級室進入粉碎室，受到?jīng)_擊錘激烈的沖擊，同時在沖擊錘與襯板間的間隙處受到?jīng)_擊、摩擦、剪切。被粉碎的物料隨氣流上升至分級輪處進行分級，將符合細度要求的微粉排出。

特點

本機集機械粉碎和氣流分級為一體，是一種新型組合型設備，結構緊湊。

本機帶有分體機構，把分級和粉碎部件一分二，便于檢查、清洗、維修。

生產能力大，原料顆粒最大可達15mm左右，產品粒徑d97=6-150um范圍內可任意調節。

一般適用于莫氏硬度3.5級的物料。采用特殊耐磨材料，可適用于物料硬度莫氏7級。

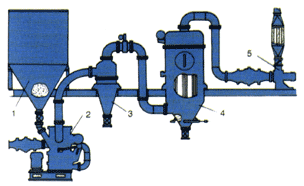

JCF系統機械粉碎機流程示意圖

1、料倉

2、主機

3、旋風分離器

4、布袋捕集器

5、高壓風機

適用范圍

農藥、石灰石、滑石、高嶺土、二氧化硅、剛玉、石蠟、氫氧化鋁、乳糖、可可混合物等。

主要技術參數

	JCF300		JCF400		JCF630		JCF1000		JCF1250
	分級	粉碎	分級	粉碎	分級	粉碎	分級	粉碎	分級	粉碎
電機功率mm	3	7.5	7.5	18.5	11	379（45）	15	75（90）	30	160
轉速 max r/min	8000	7000	6000	5600	4000	3550	2400	2250	2000	1800
加料量 Kg/h	20~150		40-400		50-1000		400-3000		3000-4500
重量 Kg	700		807		2450		5330		7000
外形尺寸 mm	1190*790*1180		1460×780×1707		2145×1330×1710		3460×1866×2350		3700*2300*2630
原料粒徑 max mm	3		5		5mm		15		15
產品粒徑d97 um	5-120		6-120		10-120		8-150		9-200
